　　今天是【大立行動派·百天過消防】的第48天——干貨背起來!



　　第四十八天

　　泡沫滅火系統篇



　　【考點展示】



　　1、 液上噴射系統泡沫產生器的設置，應符合下列規定：

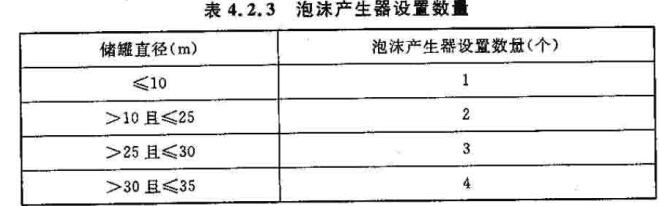

　　1 ) 泡沫產生器的型號及數量，應根據本規范第4.2.1條和第4.2.2條計算所需的泡沫混合液流量確定，且設置數量不應小于表4.2.3的規定;

　　



　　注：對于直徑大于35m且小于50m的儲罐，其橫截面積每增加300m2，應至少增加1個泡沫產生器。

　　2 ) 當一個儲罐所需的泡沫產生器數量大于1個時，宜選用同規格的泡沫產生器，且應沿罐周均勻布置;

　　3 )水溶性液體儲罐應設置泡沫緩沖裝置。



　　2、液下噴射系統高背壓泡沫產生器的設置，應符合下列規定：

　　1 )高背壓泡沫產生器應設置在防火堤外，設置數量及型號應根據本規范第4.2.1條和第4.2.2條計算所需的泡沫混合液流量確定;

　　2 )當一個儲罐所需的高背壓泡沫產生器數量大于1個時，宜并聯使用;

　　3 )在高背壓泡沫產生器的進口側應設置檢測壓力表接口，在其出口側應設置壓力表、背壓調節閥和泡沫取樣口。



　　3、 液下噴射系統泡沫噴射口的設置，應符合下列規定：

　　1 )泡沫進入甲、乙類液體的速度不應大于3m/s;泡沫進入丙類液體的速度不應大于6m/s;

　　2 )泡沫噴射口宜采用向上斜的口型，其斜口角度宜為45°，泡沫噴射管的長度不得小于噴射管直徑的20倍。當設有一個噴射口時，噴射口宜設置在儲罐中心;當設有一個以上噴射口時，應沿罐周均勻設置，且各噴射口的流量宜相等;

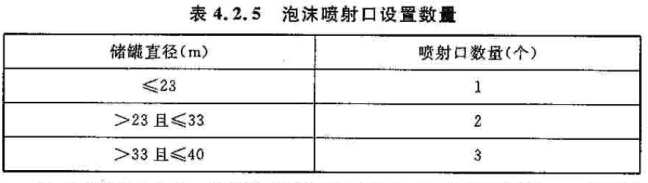

　　3 )泡沫噴射口應安裝在高于儲罐積水層0.3m的位置，泡沫噴射口的設置數量不應小于表4.2.5的規定。

　　



　　注：對于直徑大于40m的儲罐，其橫截面積每增加400m2，應至少增加一個泡沫噴射口。



　　4、 儲罐上液上噴射系統泡沫混合液管道的設置，應符合下列規定：

　　1 )每個泡沫產生器應用獨立的混合液管道引至防火堤外;

　　2 )除立管外，其他泡沫混合液管道不得設置在罐壁上;

　　3 )連接泡沫產生器的泡沫混合液立管應用管卡固定在罐壁上，管卡間距不宜大于3m;

　　4 )泡沫混合液的立管下端應設置銹渣清掃口。



　　5、防火堤內泡沫混合液或泡沫管道的設置，就要符合下列規定：

　　1 ) 地上泡沫混合液或泡沫水平管道應敷設在管墩或管架上，與罐壁上的泡沫混合液立管之間宜用金屬軟管連接;

　　2 )埋地泡沫混合液管道或泡沫管道距離地面的深度應大于0.3m，與罐壁上的泡沫混合液立管之間應用金屬軟管或金屬轉向接頭連接;

　　3 )泡沫混合液或泡沫管道應有3‰的放空坡度;

　　4 )在液下噴射系統靠近儲罐的泡沫管線上，應設置用于系統試驗的帶可拆卸盲板的支管;

　　5 )液下噴射系統的泡沫管道上應設置鋼質控制閥和逆止閥，并應設置不影響泡沫滅火系統正常運行的防油品滲漏設施。



　　6、防火堤外泡沫混合液或泡沫管道的設置應符合下列規定：

　　1 )固定式液上噴射系統，對每個泡沫產生器，應在防火堤外設置獨立的控制閥;

　　2 ) 半固定式液上噴射系統，對每個泡沫產生器，應在防火堤外距地面0.7m處設置帶悶蓋的管牙接口;半固定式液下噴射系統的泡沫管道應引至防火堤外，并應設置相應的高背壓泡沫產生器快裝接口;

　　3 )泡沫混合液管道或泡沫管道上應設置放空閥，且其管道應有2‰的坡度坡向放空閥。

　　鋼制單盤式、雙盤式與敞口隔艙式內浮頂儲罐的保護面積，應按罐壁與泡沫堰板間的環形面積確定;其他內浮頂儲罐應按固定頂儲罐對待。



　　8、 鋼制單盤式、雙盤式與敞口隔艙式內浮頂儲罐的泡沫堰板設置、單個泡沫產生器保護周長及泡沫混合液供給強度與連續供給時間，應符合下列規定：

　　1 ) 泡沫堰板與罐壁的距離不應小于0.55m，其高度不應小于0.5m;

　　2 ) 單個泡沫產生器保護周長不應大于24m;

　　3 )非水溶性液體的泡沫混合液供給強度不應小于12.5L/(min·m2 );

　　4 )水溶性液體的泡沫混合液供給強度不應小于本規范第4.2.2條第3款規定的1.5倍;

　　5 ) 泡沫混合液連續供給時間不應小于30min。
